Conector pré-polido: conectorização em campo rápida e fácil

Utilizado para conectorização de fibras ópticas em campo, o Conector pré-polido agiliza a ativação de clientes!

Não necessita polimento nem resina epóxi na instalação, pois possui um sistema de aperto mecânico que garante o alinhamento da fibra no local.

Também chamado de fast connector, pode ser reutilizável sem perdas de características e instalado em até 2 minutos.

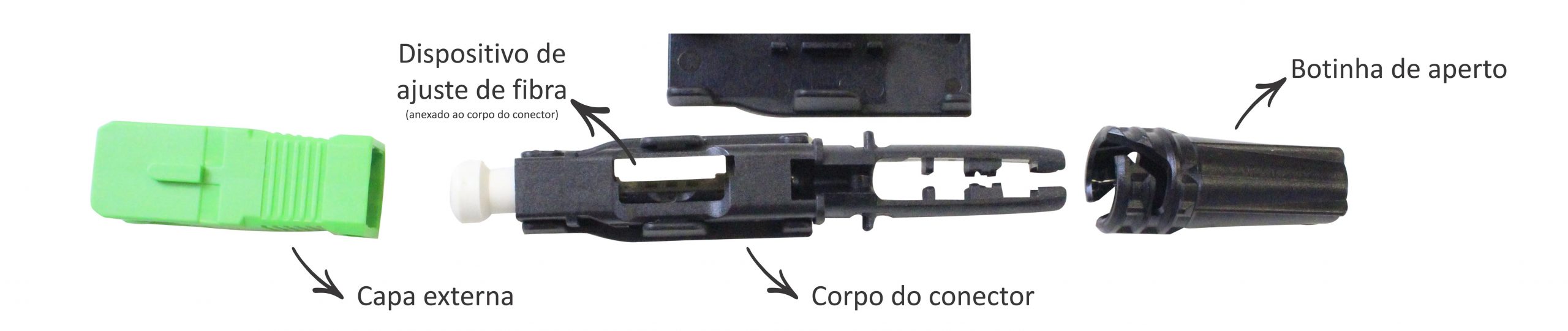

1º: Conheça as 4 partes do Conector pré-polido:

Acessório incluso com o Conector pré-polido

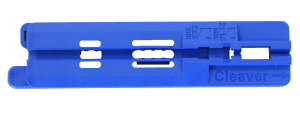

  • Gabarito para clivagem com régua de medição de fibra

2º: Separe as ferramentas necessárias para montagem do Conector pré-polido

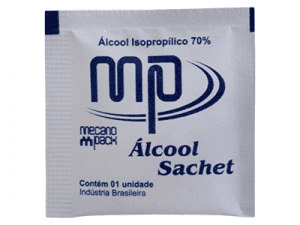

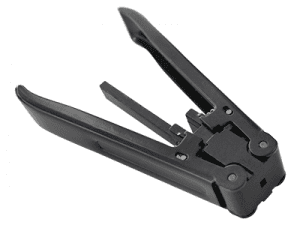

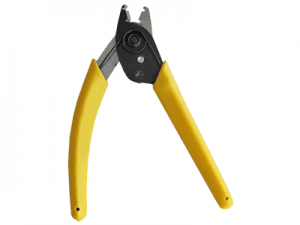

Decapador de fibra óptica                  Decapador de cabo flat                             Lenço umedecido

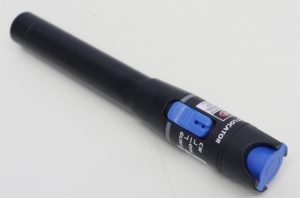

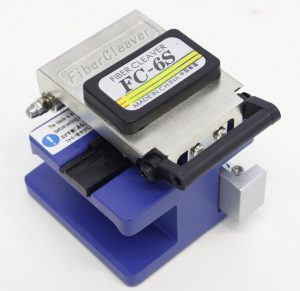

Clivador de precisão                                                                      Laser verificador de fibra



Agora sim, vamos realizar a montagem em 3 partes:

  • Preparação do conector;
  • Procedimento de terminação;
  • Procedimento de liberação de fibra.

 3º: Preparação do conector

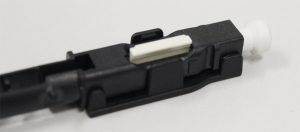

Verifique a tampa branca do corpo do conector. Certifique-se de que está na posição “para cima / aberto”. Se o gabarito de liberação de fibra não estiver preso ao corpo do conector, a tampa branca provavelmente estará na posição “fechada”.

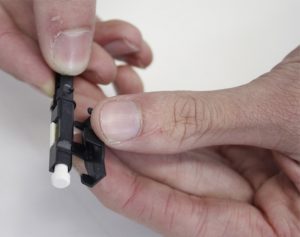

3.1 Pressione o corpo do conector no gabarito de liberação de fibra, alinhando a chave e as ranhuras de teclas, até que a tampa branca apareça para abrir a corpo.

3.2 Remova a parte do gabarito do corpo do conector, enquanto a tampa branca está na posição “aberto”.

 4º: Procedimento de terminação

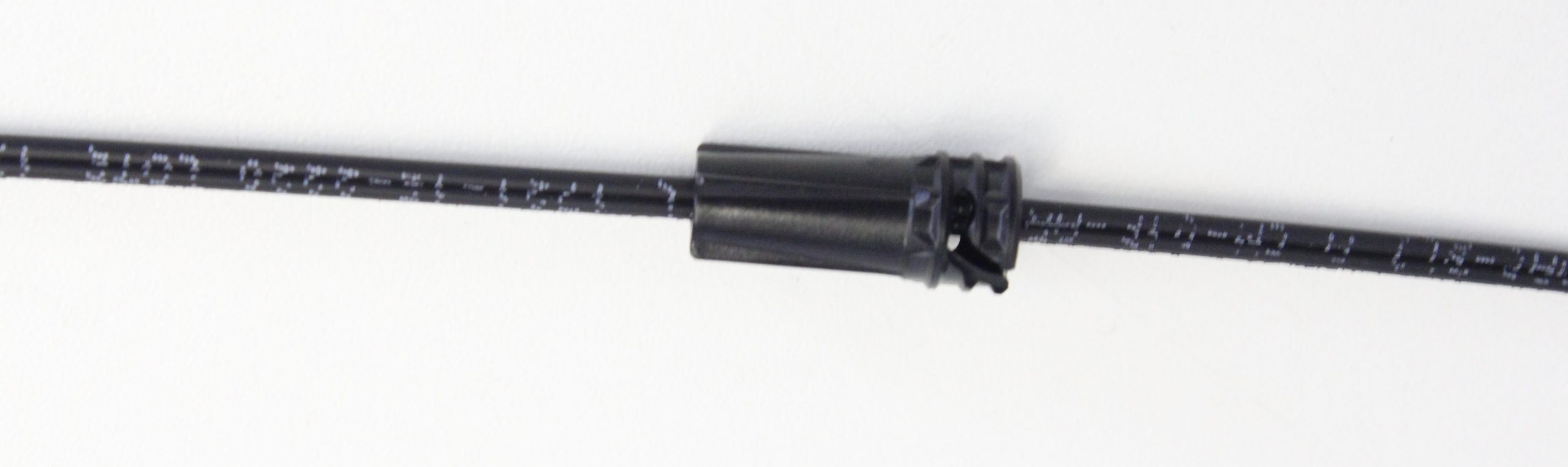

4.1 Deslize a botinha de aperto pelo cabo a ser conectorizado. Certifique-se de que a abertura superior da bota está voltada para a extremidade de corte do cabo que será montada com o conector.

4.2 Exponha a fibra de Ø250um revestida. Corte parte da capa externa para deixar cerca de 45 mm de comprimento sendo expostos.

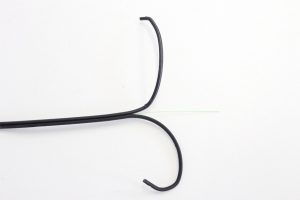

4.3 Corte a capa externa em cada lado da fibra com cuidado, pois o corte irregular pode influenciar a montagem final. Obs: o uso de um Decapador de Cabo Drop Mini para o tamanho específico do cabo simplifica esta etapa e fornece corte direto da capa externa.



4.4. Coloque o cabo na posição vertical no gabarito.

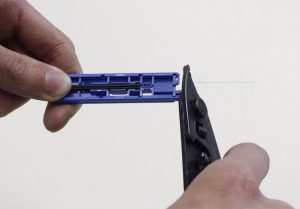

4.5. Remova o revestimento da fibra Ø250um com o decapador de fibra. Aplique o decapador de fibra como mostrado na figura, a seta no gabarito indica a posição do decapador e a direção do movimento de decapagem.

4.6 Limpe a fibra nua (Ø125um) com um lenço umedecido com álcool conforme esquema abaixo. Dobre delicadamente a fibra de um lado para o outro em aproximadamente 30º graus para verificar se a fibra não foi quebrada durante a remoção.

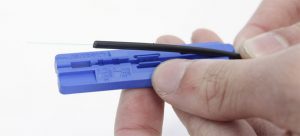

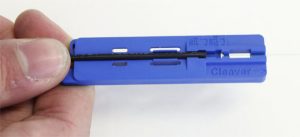

4.7 Use o “lado de corte” do gabarito de fibra para cortar a fibra nua.

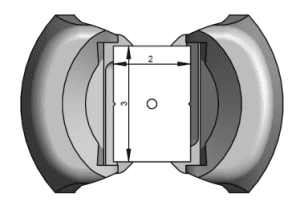

4.8 Coloque o cabo decapado na posição 2×3. Siga as marcas gravadas na peça e observe as orientações mostradas a seguir:

Antes do próximo passo, certifique-se que a fibra Ø125um foi colocada corretamente na ranhura do gabarito.

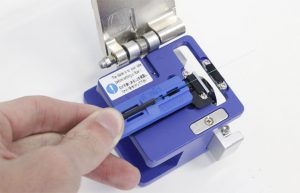

 4.9 Corte a fibra com o clivador de precisão como imagem a seguir, certificando-se de que o gabarito se encaixa corretamente no clivador.

4.10 Levante o cabo cortado e impeça que seja contaminado ao tocar outros objetos.

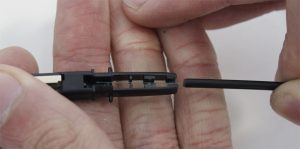

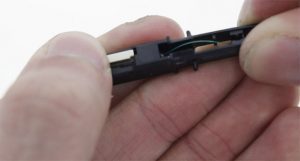

4.11 Insira a fibra nua no corpo do conector através do pequeno orifício, como mostrado a seguir.

4.12. Empurre o cabo para frente com orientação correta de acordo com o tipo de cabo:

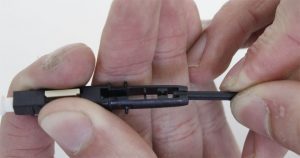

4.13 Passe o cabo através dos braços de aperto e insira a fibra até ficar ligeiramente dobrada, conforme abaixo:

4.14 Enquanto mantém a fibra ligeiramente inclinada, pressione a tampa branca para baixo para fechar o mecanismo de emenda. O som do clique será ouvido.

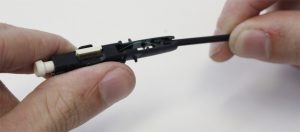

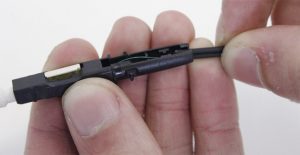

4.15 Solte suavemente o cabo dobrado para a condição correta. O revestimento do cabo estará posicionado nas regiões correspondentes, conforme mostrado.

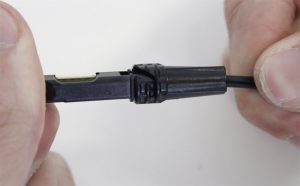

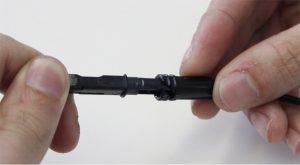

4.16. Alinhe os pinos da botinha com as ranhuras do corpo do conector, deslize até encaixar.

4.17 Continue a empurrar a botinha com  força apropriada até que os pinos de chave alcancem o fundo do corpo do conector.

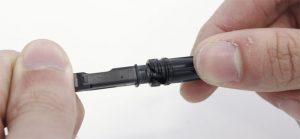

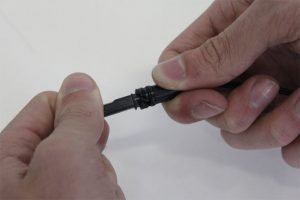

4.18 Torça a botinha no sentido horário até que os pinos de chave alcancem o final do corpo do conector para travar no lugar.

4.19 Certifique-se de que a botinha está bem posicionada ao corpo do conector. E então o conector estará montado.



Para testar as condições de emenda:

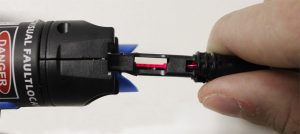

4.20 Conecte o Laser verificador de fibra com o conector montado.



A luz uniformemente distribuída representa uma conexão bem-sucedida. Se ocorrer manchas leves, a conexão falhou.

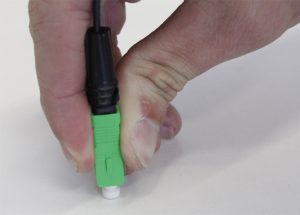

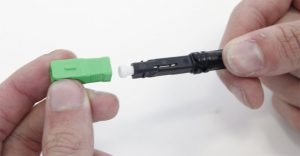

4.21 Coloque a capa externa do conector no corpo do conector, conforme imagem a seguir.

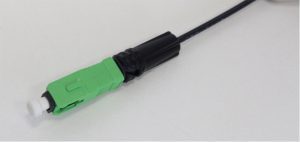

4.22 A terminação está completa e pronta para ser usada.

5. Procedimento de liberação de fibra

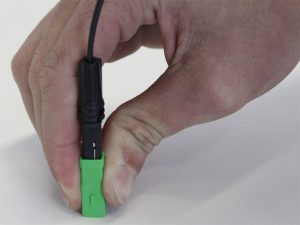

5.1 Se a capa externa do conector já tiver sido instalada, remova-a aplicando força de cima para baixo para empurrar a capa externa.



5.2. Torça a botinha de aperto no sentido anti-horário para soltar o corpo do conector.

5.3. Pegue o gabarito de liberação de fibra e coloque-o no corpo do conector sem a caixa externa. A forma do gabarito é corresponde ao corpo do conector, observe:



5.4 Puxe o cabo suavemente do corpo do conector, assim, é feita a liberação da fibra.

Observação: nunca puxe o cabo quando a capa branca não estiver na condição “aberta”. Caso contrário, a fibra quebrada pode permanecer no interior e o desempenho do conector pode ser degradado na próxima terminação.

Confira o passo a passo em vídeo, é rápido e prático!
