Quando analisamos os requisitos técnicos da Anatel, vemos que existem dois modelos de caixa de emendas ópticas, um chamado de conjunto de emenda e outra chamada de caixa terminal óptica. Mas qual seria a diferença entre estes produtos, visto que aparentemente tem a mesma função de acomodar e proteger as emendas ópticas?

A diferença principal entre as CEO (Caixa de Emenda Óptica) e CTO (Caixa Terminal Óptica) está no ponto da rede em que serão utilizadas. Enquanto que as CEO ficam nos troncos intermediários, servindo para reentrada e derivações, as CTO ficam no final das redes, fazendo a derivação óptica até o assinante final. Outras características das CTO é que possuem derivações independentes para os cabos destinados aos assinantes e geralmente são utilizadas junto com os splitters (acessório utilizado para a divisão óptica de uma fibra em vários sinais independentes).

A Fibracem desenvolveu um modelo de caixa terminal óptica que possui as seguintes características principais:

• Cúpula, base e abraçadeiras em plástico de engenharia;
• Fechamento mecânico através de um conjunto de abraçadeiras;
• Sistema de vedação da entrada de cabos mecânica, dispensando-se o uso de tubos termo contráteis;
• Fornecido com componentes metálicos galvanizados a fogo para fixação em poste ou cordoalhas;
• Possui 3 bandejas internas com capacidade de acomodação de 24 fusões cada;
• Possui capacidade de alojar até 16 adaptadores SC para derivação assinante;
• Possui capacidade de alojar splitters ópticos para derivação;
• Possui 16 saídas independentes para cabos assinante com vedação Grommet;
• Grau de proteção IP55;
• Além de fazer a terminação assinante também pode fazer derivações do cabo óptico principal, sendo este o grande diferencial da CTO Fibracem para as demais existentes no mercado atual.

Como as CTO visam atender o cliente final, a ideia foi fornecer um produto diferenciado para as redes ópticas utilizadas atualmente, que se adapte a real necessidade dos instaladores e que tenha versatilidade necessária para se adaptar às várias situações de implantação das redes, evitando sempre o excesso de manuseio na instalação de cada novo ponto de acesso.

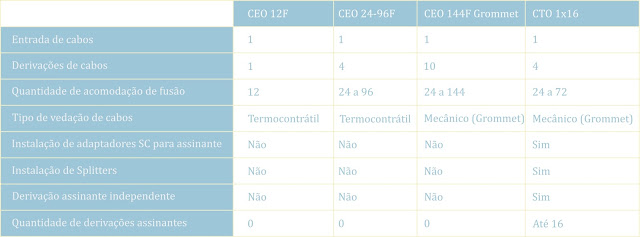

Abaixo temos um comparativo entre as caixas de emenda fornecidas pela Fibracem:

Escrito por: Cleverson Luiz Weiss, Engenheiro Mecânico responsável pela Fibracem.
