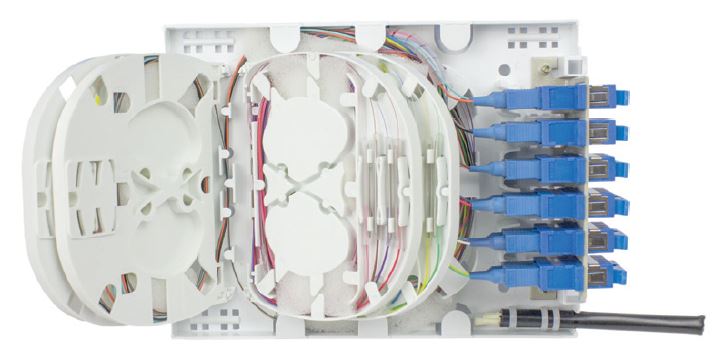

Solução flexível, segura e de fácil instalação, o Distribuidor Interno Óptico DIO FTTa Connect realiza não só a distribuição e acomodação das fibras, como também derivações assinantes através de splitter e adaptadores.

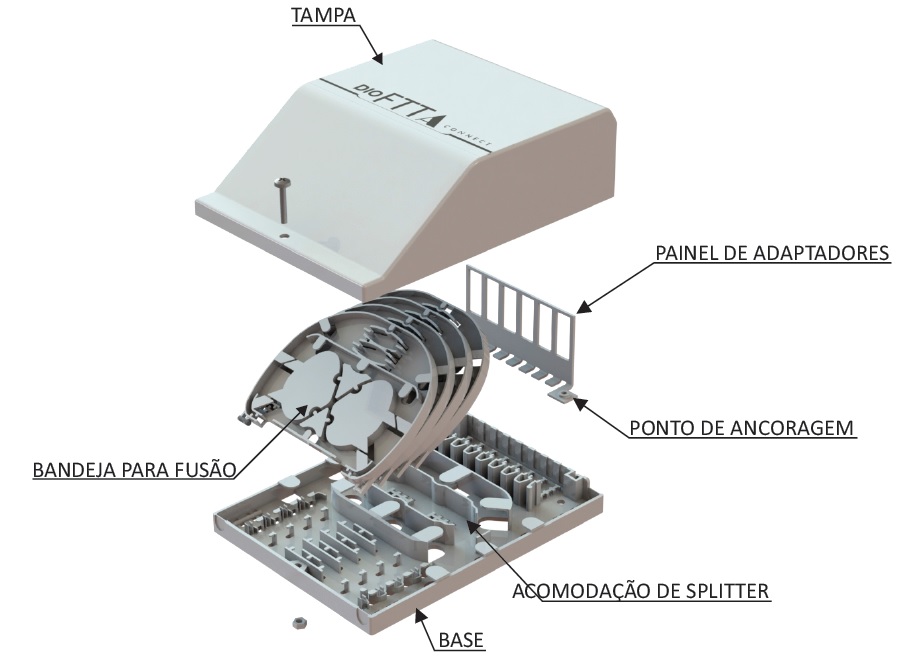

A caixa DIO FTTA Connect tem como função fazer o gerenciamento das fibras dos cabos ópticos verticais e os pig-tails. Fixado na parede, é indicado para instalações prediais de baixa densidade de cabos.

Seu painel metálico permite a instalação de 12 adaptadores SC sem flange ou 6 adaptadores LC quadriplex ou 6 LC duplex. Além disso, também permite fazer sangria através de corte longitudinal no cabo óptico e a utilização de cabos micro módulo e drop mini.



PROCESSO DE INSTALAÇÃO: Distribuidor Interno Óptico

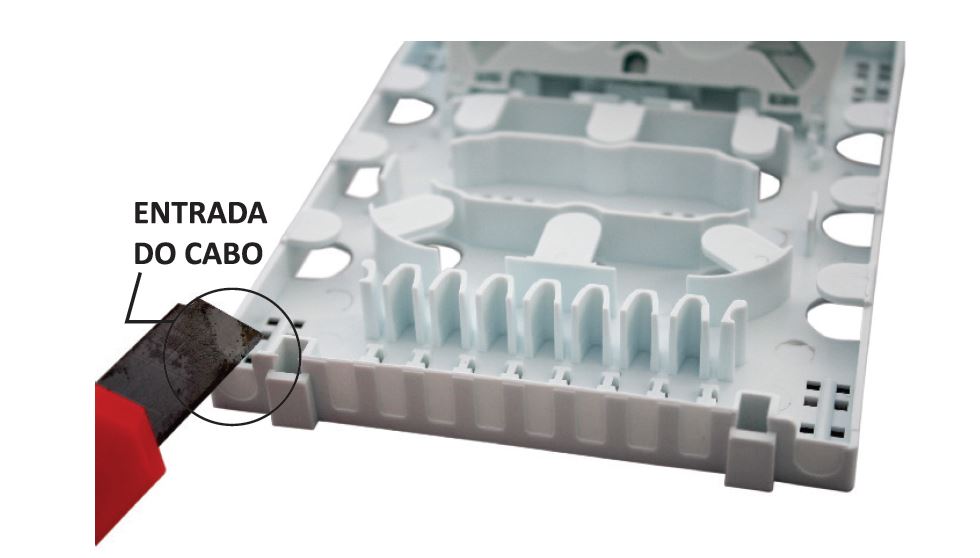

Passo 01: Abra o DIO FTTA Connect com a chave Phillips, retirando o parafuso M4x20. Defina a entrada do cabo e corte a membrana plástica para passagem do cabo. Elimine todas as partes cortantes após o corte.

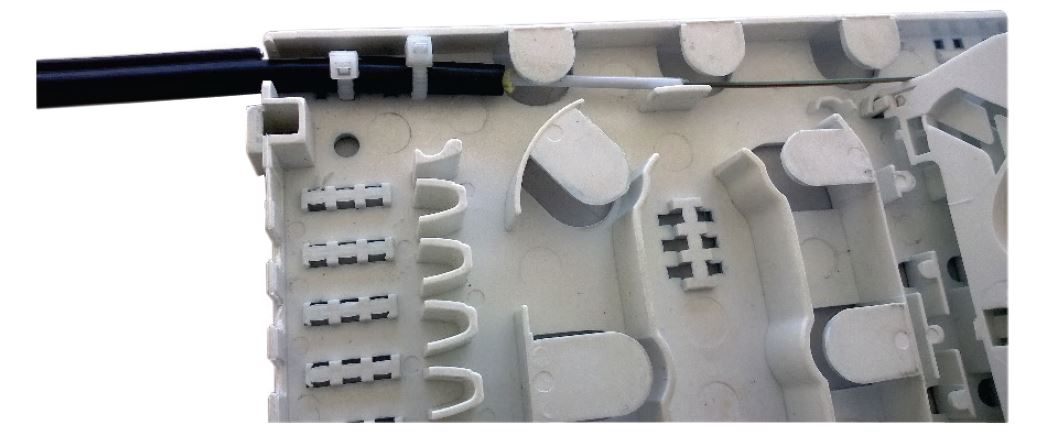

Passo 02:  Com o auxílio de abraçadeiras plásticas fixe o cabo de entrada e de saída na base da caixa FTTA Connect, conforme imagem abaixo:

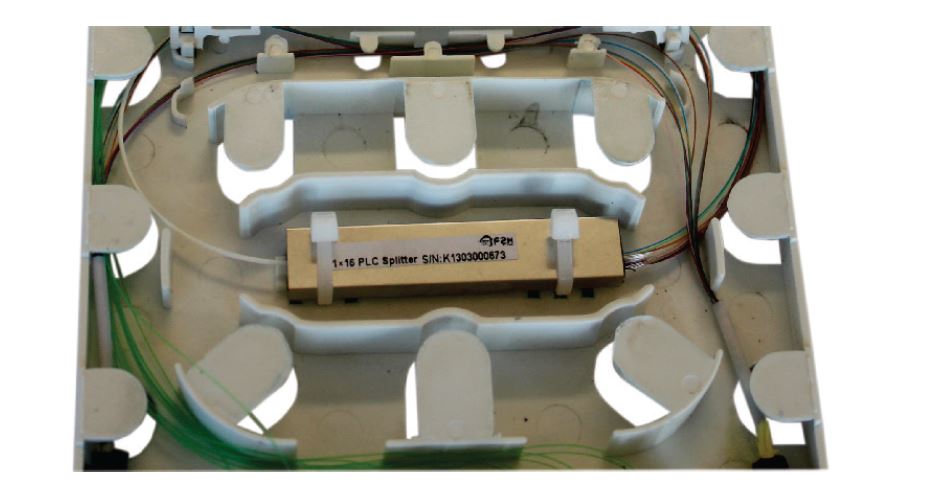

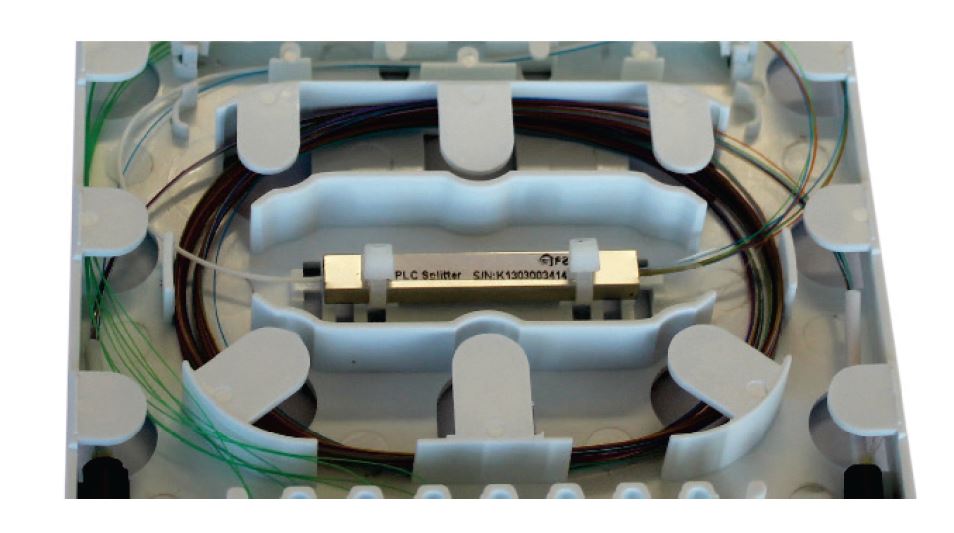

Passo 03:  Fixe o splitter óptico na região central, conforme a figura abaixo, utilizando-se de abraçadeiras plásticas fornecidas no kit de instalação.

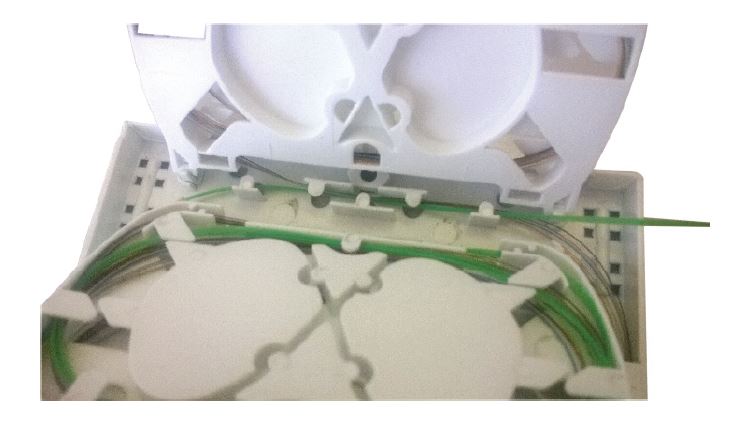

Passo 04: Passagem das fibras na base das bandejas de fibra:

As fibras devem seguir os caminhos determinado na base das bandejas usando o caminho mais curto. Ex: quando o cabo entra do lado esquerdo, use também a entrada esquerda da bandeja.









Passo 05: Antes de iniciar as fusões, as fibras a serem emendadas devem ser organizadas nas bandejas para determinar o comprimento exato das sobras de fibras nas bandejas piloto. Este processo é muito importante, porque vai facilitar o acondicionamento das fibras depois de emendadas.

















OBS: Para fusão direta do cabo de entrada com os pig-tails, o processo será parecido, porém, como não haverá splitter, a fusão do cabo assinante será uma a uma com as fibras do cabo de entrada.

PARA CABO COM SANGRIA

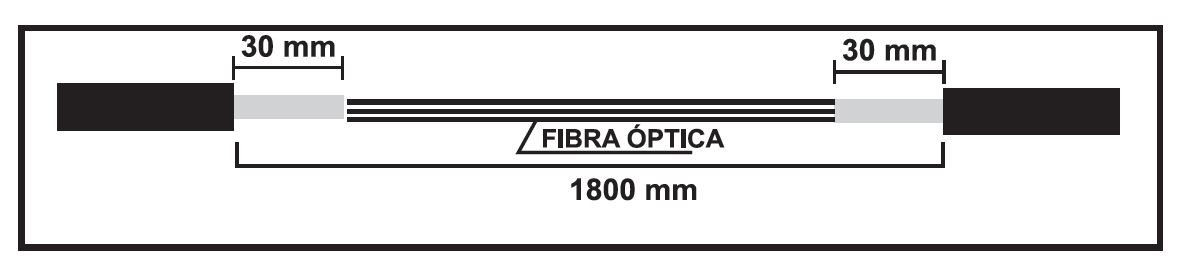

Passo 01: Marque o local de emenda das fibras e decape 1800 mm de cabo deixando as fibras expostas, conforme figura abaixo.

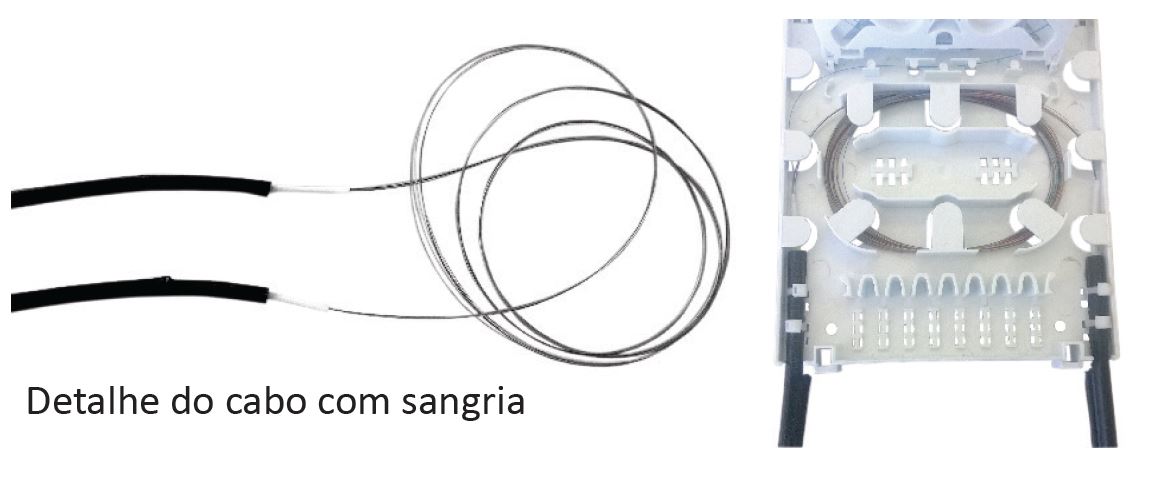

Passo 02: Acomode as sobras das fibras do cabo na região central da bandeja, conforme imagem abaixo.















Passo 03: Escolha uma das fibras do cabo de entrada para entrada para emendar no splitter e corte-a no meio (900mm). Execute a fusão com a fibra de entrada do splitter. Fixe o splitter óptico na região central, conforme a figura abaixo, faça a distribuição das fibras nas bandejas, lembrando que as fibras devem seguir os caminhos determinados na base da bandeja usando o caminho mais curto.















Passo 04: Antes de iniciar as fusões todas as fibras a serem emendadas devem ser organizadas nas bandejas para determinar o comprimento exato das sobras de fibras piloto. Este processo é muito importante, porque vai facilitar o acondicionamento das fibras depois de emendadas.

MONTAGEM PIG-TAIL

Passo 01: Faça a montagem dos adaptadores no painel metálico.

















Passo 02: Acoplar os conectores dos pigtails na parte interna dos adaptadores, definir as bandejas onde serão acomodadas as fusões e fazer um teste de acondicionamento das sobras das fibras antes de realizar as fusões. Corte o excesso das fibras, caso necessário. Este processo é indicado para garantir um perfeito acondicionamento das fibras nas bandejas.

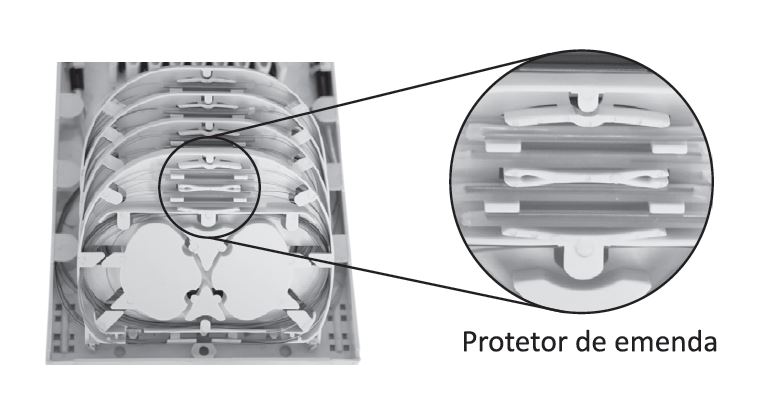

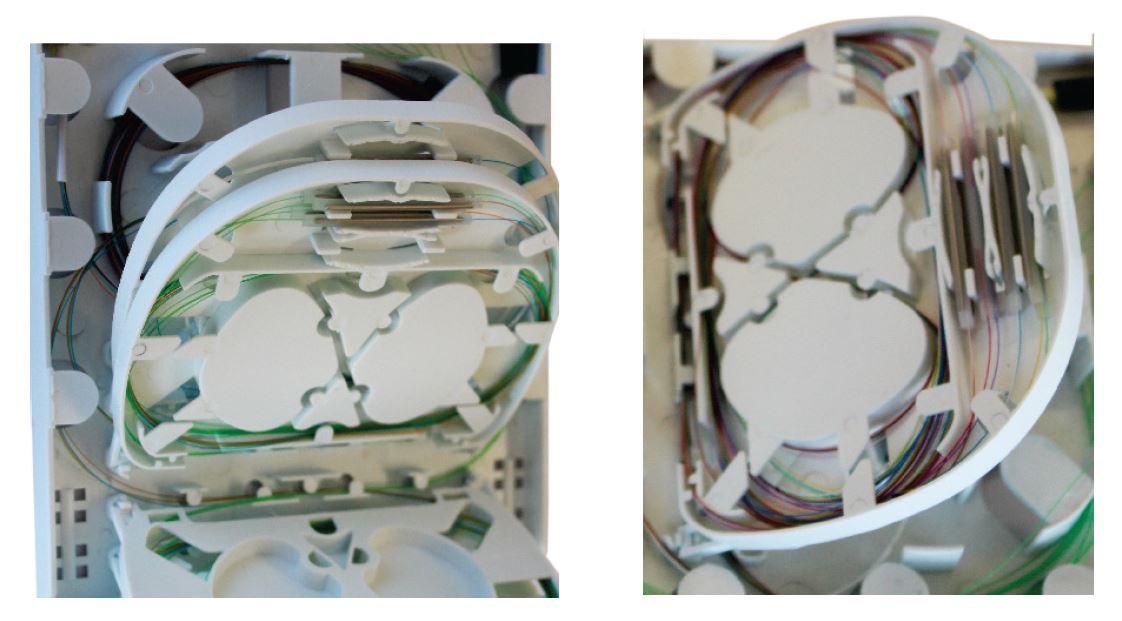

Passo 03: Faça a fusão das fibras de saída do splitter com os pig-tails. Em seguida organize as sobras de fibras e aloje os protetores de emenda em uma das bandejas injetada, sempre tomando cuidado com a transição da fibra da base para a bandeja.















FIXAÇÃO NA PAREDE

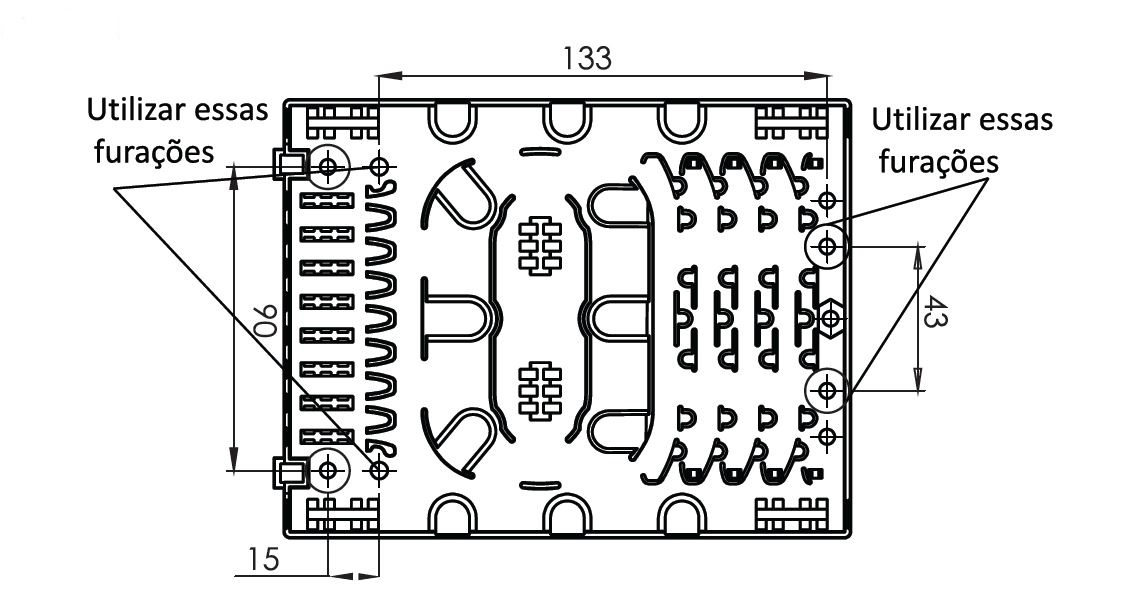

Realize as furações na parede com broca de 06 mm, conforme as dimensões abaixo:

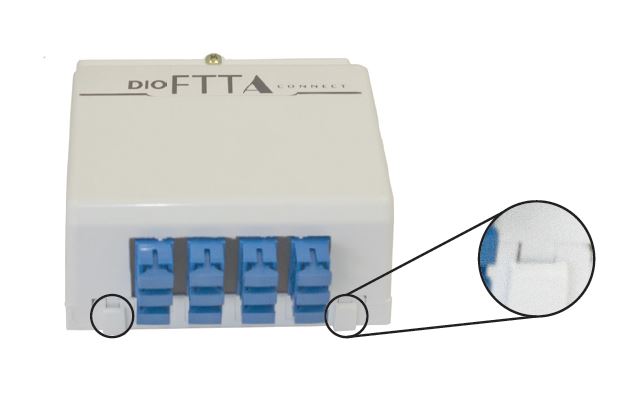

Depois coloque as buchas S4 nos furos. Fixe a base na parede através dos parafusos autoatarraxantes fornecidos; após a inspeção final das fibras na caixa FTTA Connect, feche a tampa superior através do parafuso M4, porém encaixando antes os dentes da tampa no compartimento localizado na base para travamento do conjunto, conforme imagem abaixo.
