O QUE É GRAU DE PROTEÇÃO (IP)?

Muitas pessoas com certeza já viram em diversas categorias de produtos – luminárias, cabos elétricos, celulares – o código “IP XX”. E o que significa esta sigla “IP”? O IP é o indicativo do grau de proteção de um produto. É um padrão internacional definido pela Comissão Eletrotécnica Internacional (a IEC) para classificar e avaliar o grau de proteção de produtos eletrônicos fornecidos contra a entrada de poeira e água.

E POR QUE É IMPORTANTE?

O grau de proteção indica a resistência e a adequação dos produtos para uso em ambiente interno ou externo, instalados em ambientes com uma atmosfera em condições variáveis de temperatura, umidade, ruído ou vapores tóxicos. Por exemplo, um equipamento que possui grau de proteção IP20 não poderá ser instalado em ambientes externos, pelo fato de não ter nenhuma proteção contra água, assim corre o risco de danificar os componentes internos que estão instalados neste equipamento. Ou em outra situação, não existe a necessidade de utilizar um equipamento que possua grau de proteção IP68 em um ambiente interno.

IP 68 é o maior grau possível de proteção que um produto pode atingir. O ideal é que todos os produtos possuam este grau de proteção (IP 68), porém isso aumenta os custos de desenvolvimento e produção do produto pelo fato de exigir mais barreiras contra água e objetos sólidos.
É importante sempre considerar o Índice de Proteção (IP) contra poeira e umidade, indicado pelo fabricante, pois o mau uso pode causar algum dano funcional ao produto.

COMO EU INTERPRETO AS AVALIAÇÕES DE PROTEÇÃO?

O primeiro número corresponde ao grau de proteção fornecido contra objetos sólidos. O segundo número corresponde ao grau de proteção fornecido contra líquidos.

Quanto maior o número, maior sua resistência ao ingresso de corpos estranhos.

A classificação IP65, por exemplo, corresponde a um produto que é completamente à prova de poeira e protegido contra jatos de água.

Um exemplo é o Tubo de Emenda Óptico Nova Geração, cujo IP é 65, o 6 indica proteção total a poeira, e o 5 significa que o produto foi testado contra jatos de água.

Veja a tabela completa com todos os graus de proteção (IPs):

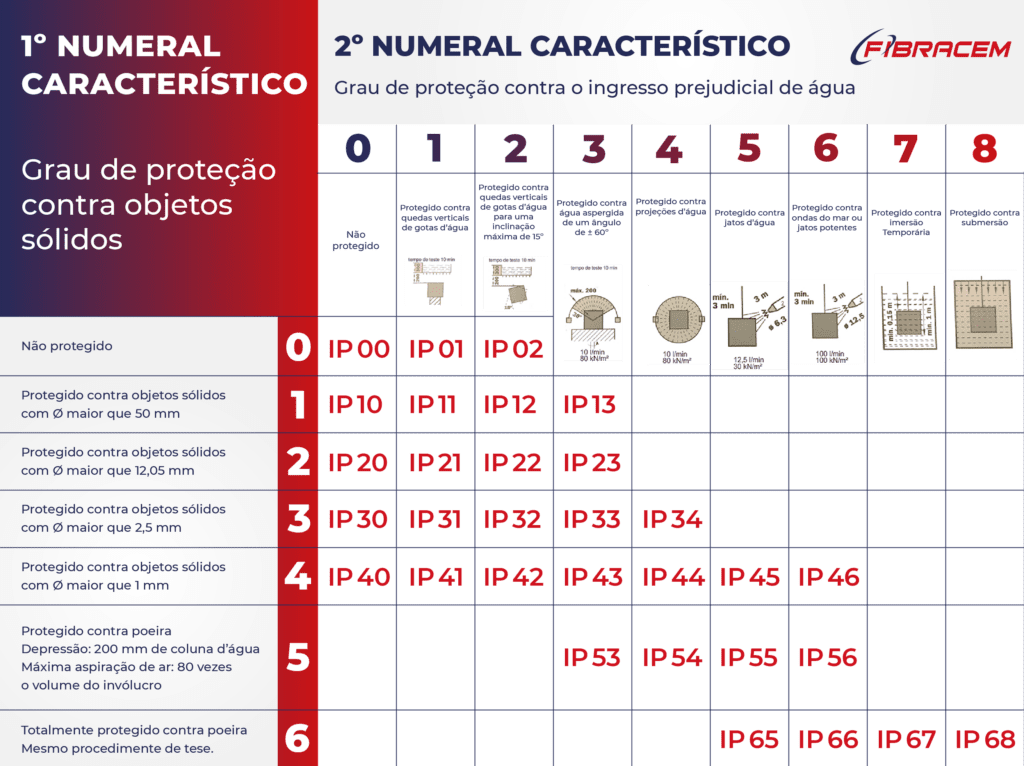

Tabela - Grau de Proteção IP

PRODUTOS DA FIBRACEM

A Fibracem tem vários produtos em três categorias diferentes que atendem a classificação da Comissão Eletrotécnica Internacional (IEC) com IPs 20, 43, 55 e 68:

CATEGORIA: CONJUNTOS DE EMENDA ÓPTICA

IP 54: Protegido contra poeira e contra projeções de água.

TUBO DE EMENDA ÓPTICA NOVA GERAÇÃO

IP 68: Totalmente protegido contra a poeira e contra submersão.

CAIXAS DE EMENDA ÓPTICA 24 A 96 FIBRAS SVT
CAIXA DE EMENDA ÓPTICA 12 FIBRAS SVT – MINI CEO SVT
CAIXA DE EMENDA ÓPTICA 144 FIBRAS SVM
CAIXA TERMINAL ÓPTICA 12 FIBRAS SVM – MINI CTO SVM
CAIXA DE EMENDA ÓPTICA 24 A 96 FIBRAS DUAL

IP 55: Protegido contra poeira e contra jatos de água.

CAIXA TERMINAL ÓPTICA NAP NG

CATEGORIA: DISTRIBUIDORES ÓPTICOS

IP 20: Protegido contra objetos sólidos com diâmetro maior de 12mm.

DISTRIBUIDOR ÓPTICO FTTA
DISTRIBUIDOR ÓPTICO FTTA CONNECT
MINI DISTRIBUIDOR ÓPTICO PARA TRILHO DIN
MINI DISTRIBUIDOR ÓPTICO
PONTO DE TERMINAÇÃO ÓPTICA F04
PONTO DE TERMINAÇÃO ÓPTICA F01
PONTO DE TERMINAÇÃO ÓPTICA IP HÍBRIDO
TERMINADOR ÓPTICO METÁLICO
TERMINADOR ÓPTICO F12

CATEGORIA: RACKS E ACESSÓRIOS

IP 20: Protegido contra objetos sólidos com diâmetro maior de 12mm.

RACK PISO 19” INDOOR
RACK SERVIDOR
RACK SERVIDOR DATA CENTER
RACK PAREDE 19” INDOOR

IP 43: Protegido contra objetos sólidos com diâmetro maior de 1mm e contra água aspergida.

RACK OUTDOOR
