FORNECIMENTO PADRÃO:

– Porcas Gaiola M5;

– Parafusos M5x12;

– Frente em acrílico fumê serigrafada;

– Abraçadeiras plásticas para fixação dos cabos e fibras;

– Protetores de emenda;

– Tubos transparentes;

– Termo contrátil.

ACABAMENTO:

Epoxi bege texturizado ou preto micro texturizado (outras cores sob consulta).

DIMENSÕES:

Largura: 440mm

Altura: 3U – 132,5mm – 72 fibras

           4U -177 mm- 96 fibras

           6U – 266mm – 144 fibras

Profundidade: 340mm

PREPARAÇÃO DO CABO:

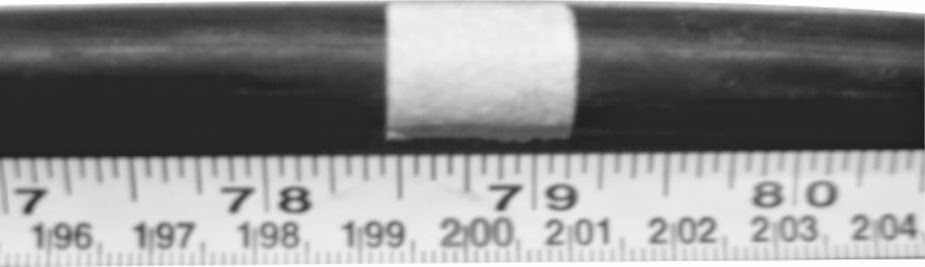

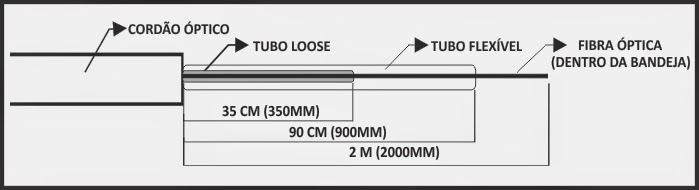

Após limpar a geléia dos tubos loose, marcar 35 cm (350mm) da capa do cabo.

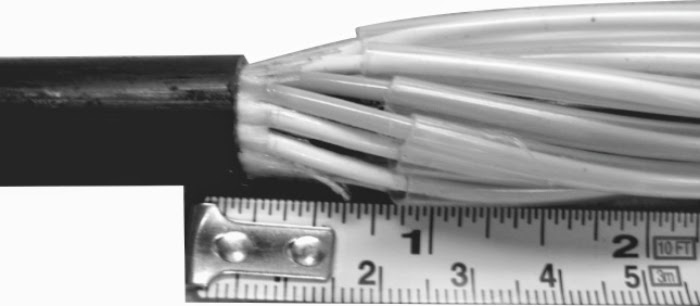

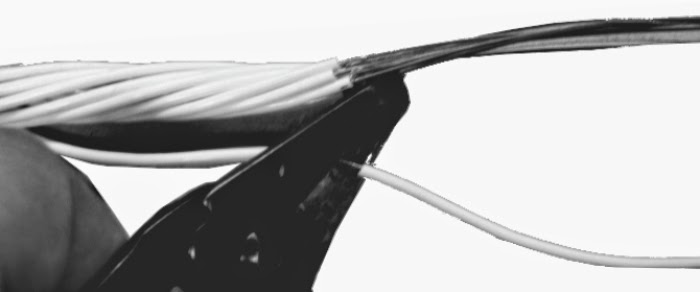

Usando o roletador ou outra ferramenta adequada, retire neste ponto o tubo loose, deixando as fibras expostas.

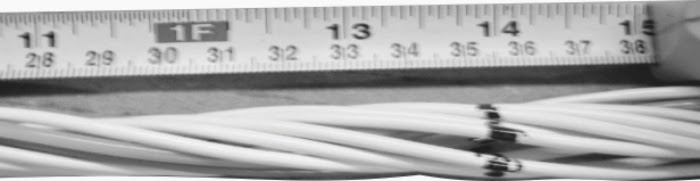

Inserir os tubos flexíveis nas fibras sobrepondo os tubos loose deixando livre 2cm(20mm).

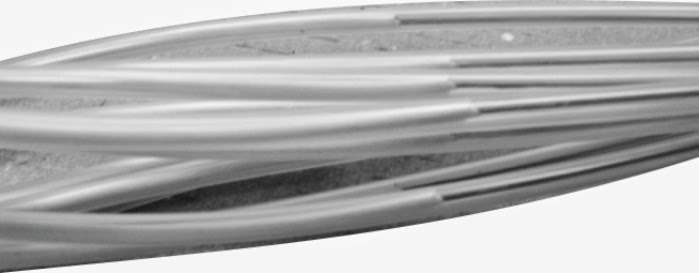

Tubos flexíveis projetando as fibras ópticas

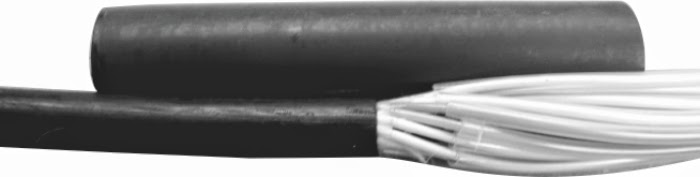

Protejer a fusão e fixar os tubos flexíveis com o uso de um termocontrátil.

Aspecto final do termocontrátil contraído.

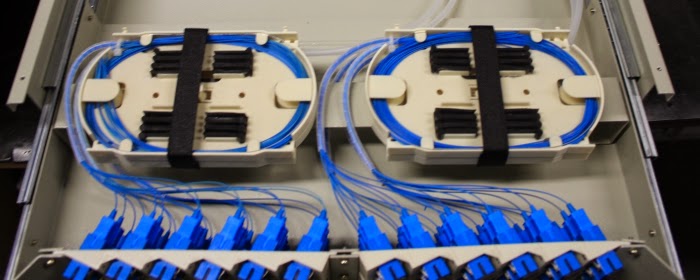

Preparar os Pig-Tails para o DIO

Os Pig-tails são fornecidos e montados nos adaptadores dos DIOs, mas não fixados nas bandejas, porque esta fixação depende do lado que o cabo entra no DIO

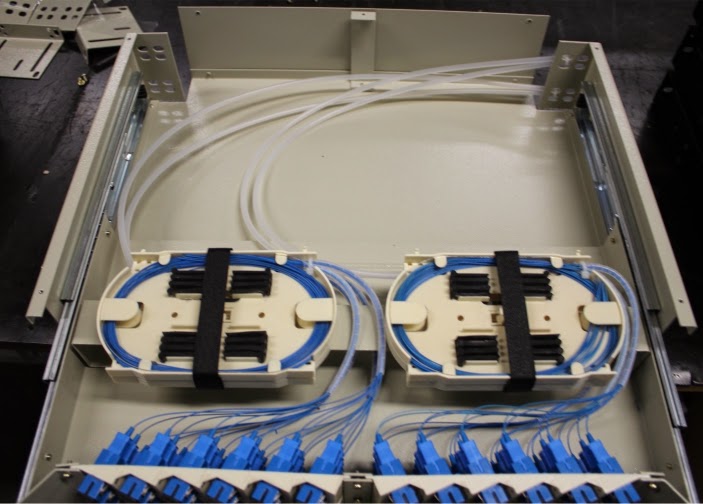

Posição de entrada dos Pig-Tails na bandeja é sempre do mesmo lado do cabo. (Quando o cabo entra no DIO pelo lado esquerdo o Pig-Tail também entra pelo lado esquerdo da bandeja).

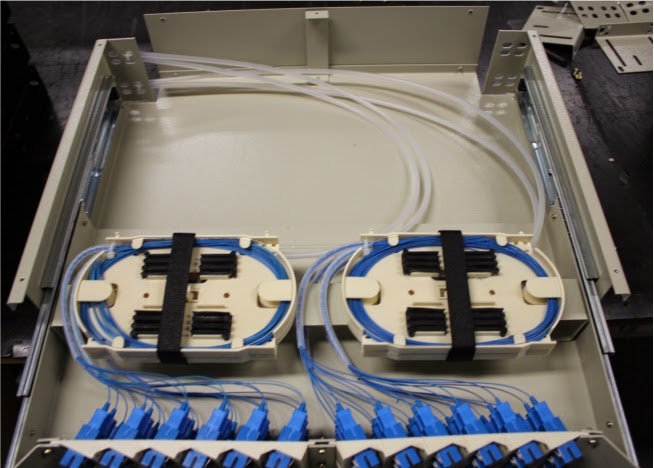

Quando o cabo entra no DIO pelo lado direito o Pig-Tail também entra pelo lado direito da bandeja.

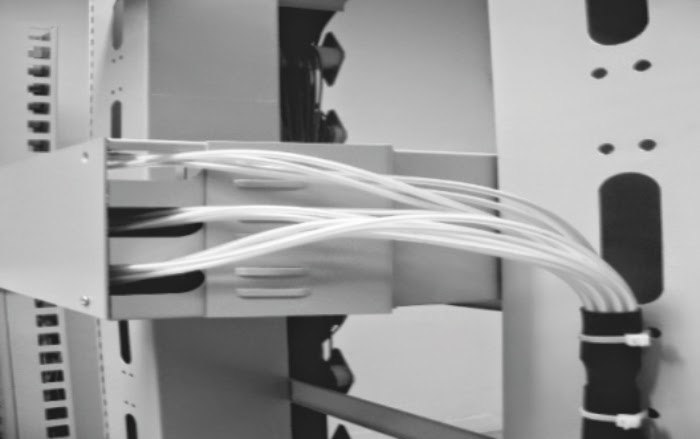

A fixação do cabo no RACK, não pode tirar a flexibilidade dos tubos transparentes,(eles devem ficar livres para melhor articulação das bandejas).
