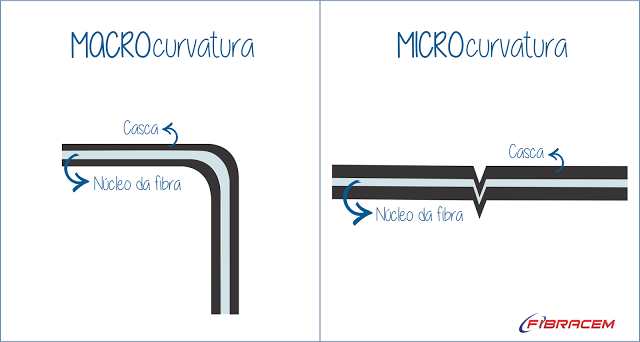

Existem dois tipos de curvaturas aos quais as fibras ópticas podem ser expostas durante o cabeamento e instalação dos cabos e que podem interferir na atenuação em fibras ópticas: MICROcurvatura e MACROcurvatura.

As MACROcurvaturas não são assim tão macro – medem-se em milímetros. Existem diferentes tipos de fibras (e não estamos falando em monomodo e multimodo), G652D, G657A, G657 A/B, G657B (ver tabela abaixo).

Atenuação em fibras ópticas: curvatura das fibras

O projeto deve considerar essas MACROcurvaturas para evitar perdas devido ao layout de passagem dos cabos. O técnico instalador, por sua vez, deve ser cuidadoso ao realizar o serviço. Principalmente ao fazer a montagem de distribuidores, terminadores e bandejas de fusão e acomodação de fibras.

A MICROcurvatura é mais difícil de detectar mas pode afetar a qualidade de transmissão da mesma forma. Ocorre quando algo cai sobre a fibra ou quando pressionamos algum objeto sobre a mesma, podendo ser pontiagudo ou não. O que importa é a imperfeição gerada entre a casca e o núcleo da fibra que pode fazer com que as informações que passem por esse trecho sejam direcionadas para casca. O que ocasionando a perda de potência óptica.

Lembrando que as fibras SM possuem núcleo de 9µ e as MM podem ter 50µe 62,5µ. Mas ambas possuem núcleo 125µ, sendo o mais comum utilizado em telecomunicações. O cuidado no transporte, armazenamento e no momento da instalação das fibras e dos cabos óticos é a única forma de evitar esses impactos.

Além disso, algumas fibras não são compatíveis para fusão e conexão, como a G657B e G652. As especificações do projeto devem ser bem detalhadas para evitar posteriores perdas e custos extras com substituição de cabos com fibras incompatíveis.
